产品简介

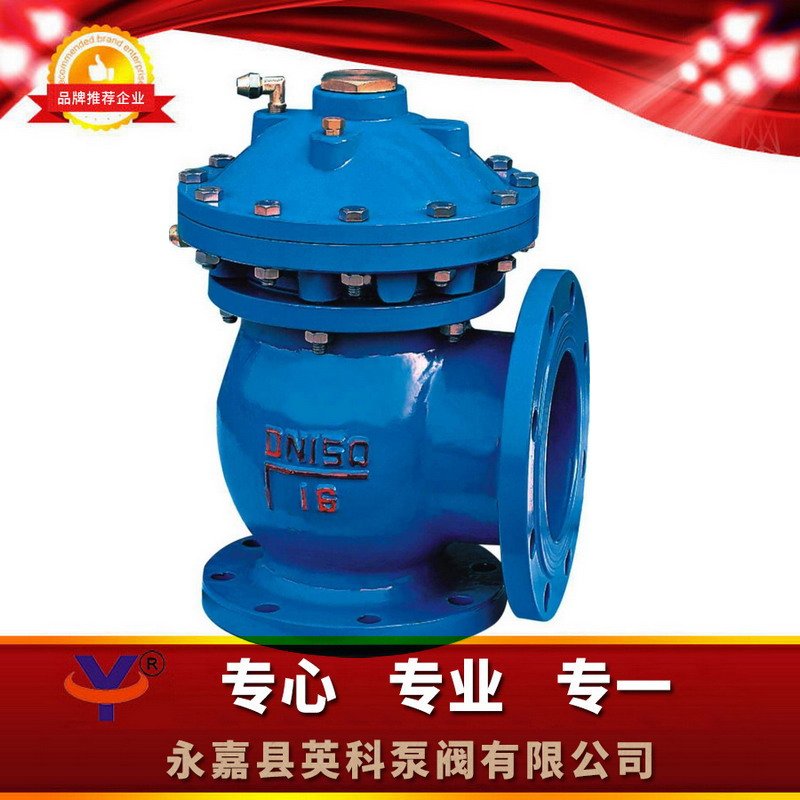

一、JM744X气动快开排泥阀概述：
JM744X气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。气动快开排泥阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
二、 JM744X气动快开排泥阀技术参数：
公称压力：0.6MPa、1.0MPa
公称通径：100～400mm
*低驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
三、JM744X 气动快开排泥阀技术图片：
四、JM744X气动快开排泥阀主要零件材料：
零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
材料 | 灰铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
五、JM744X气动快开排泥阀主要技术参数：
公称压力MPa | 试验压力MPa | 液压缸 工作介质 | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 | |||
六、JM744X气动快开排泥阀主要连接尺寸：
公称通径 mm | 尺 寸mm | ||
H | L | L1 | |
100 | 370 | 160 | 120 |
150 | 440 | 190 | 150 |
200 | 530 | 225 | 190 |
250 | 615 | 260 | 220 |
300 | 785 | 280 | 260 |
350 | 880 | 315 | 300 |
400 | 970 | 340 | 340 |
