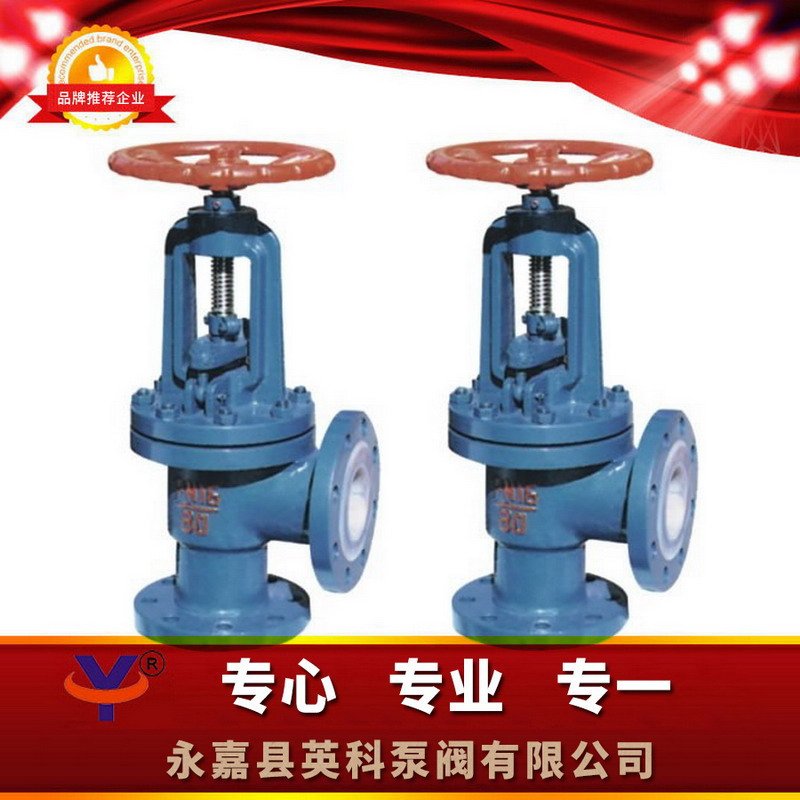

一、J44J角式衬胶截止阀概述：
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。
二、J44J角式衬胶截止阀基本结构：
1.英科牌J44J角式衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
三、J44J角式衬胶截止阀技术规范：
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
结构形式 | 直通、直流、角式 |
公称压力 | 0.6、1.0、1.6、2.5 |
四、J44J角式衬胶截止阀零件材料：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | 衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
10 | 手轮 | WCB | WCB | WCB | |||
五、J44J角式衬胶截止阀连接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L2 | D | D1 | D2 | f | b | Z-Фd | D0 | H1 | H2 | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 165 | 180 | 6.5 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 195 | 215 | 7 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 210 | 235 | 7.8 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 140 | 215 | 245 | 11 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 140 | 260 | 295 | 13 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 300 | 345 | 15 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 320 | 380 | 23 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 240 | 390 | 465 | 38 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 240 | 450 | 540 | 42 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 280 | 460 | 570 | 55 |
150 | 6 | 225 | 380 | 240 | 210 | 3 | 24 | 8-Ф23 | 320 | 530 | 665 | 77 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 360 | 600 | 790 | 135 |
250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 400 | 720 | 940 | 220 |
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L2 | D | D1 | D2 | f | b | Z-Фd | D0 | H1 | H2 | WT(Kg) |
PN1.6MPa | ||||||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 165 | 180 | 7 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 195 | 215 | 7.6 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 210 | 235 | 8.2 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 140 | 215 | 245 | 12 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 140 | 260 | 295 | 14 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 300 | 345 | 18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 320 | 380 | 26 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 240 | 390 | 465 | 40 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 240 | 450 | 540 | 50 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 280 | 460 | 570 | 65 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 320 | 530 | 665 | 85 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 360 | 600 | 790 | 150 |
250 | 10 | 325 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 400 | 720 | 940 | 245 |
PN2.5MPa | ||||||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-Ф14 | 120 | 165 | 180 | 7.5 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 195 | 215 | 8 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 140 | 210 | 235 | 9 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 215 | 245 | 13 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 180 | 260 | 295 | 15 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 180 | 300 | 345 | 20 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 22 | 8-Ф18 | 240 | 320 | 380 | 28 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 280 | 390 | 465 | 42 |
100 | 4 | 175 | 230 | 190 | 160 | 3 | 24 | 8-Ф23 | 320 | 450 | 540 | 57 |
125 | 5 | 200 | 270 | 220 | 188 | 3 | 28 | 8-Ф25 | 320 | 460 | 570 | 71 |
150 | 6 | 225 | 300 | 250 | 218 | 3 | 30 | 8-Ф25 | 360 | 530 | 665 | 90 |
