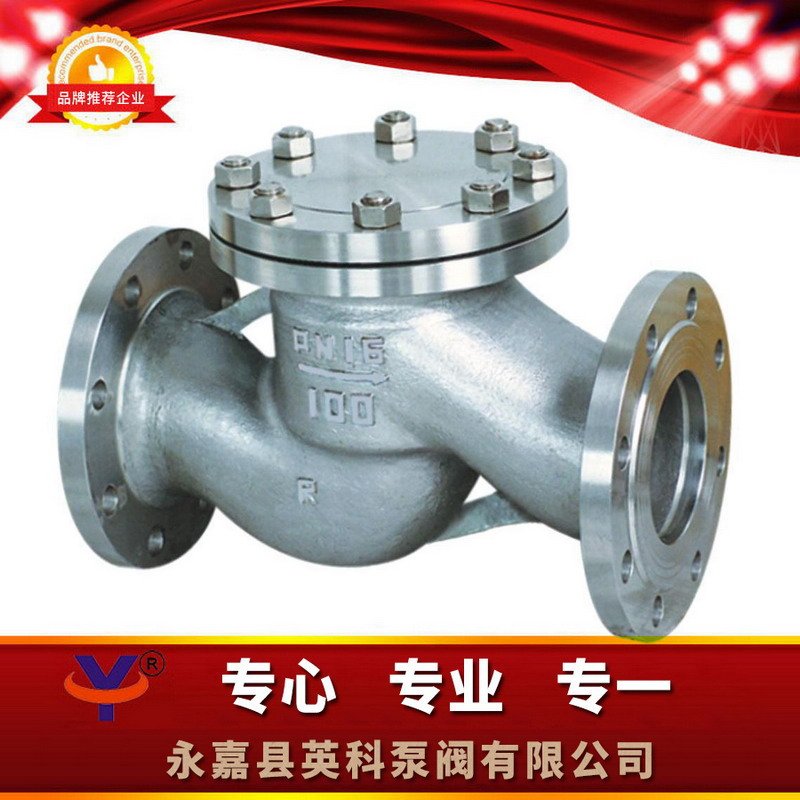

一、H41W不锈钢升降式止回阀特点及用途：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小.
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置.
5、主要材质为：CF8、CF3、CF8M、CF3M 、2520、双向不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。
二、H41W不锈钢升降式止回阀规范：
设计与制造 | GB/T12235 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
合金钢 | Q/ZB66 | |
标志 | GB/T12220 | |
供货 | JB/T7928 | |
三、H41W不锈钢升降式止回阀主要材料：
阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 |
WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9+ | 0Cr18Ni9+ | 销酸类 | 200 | |
ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
ZG1Cr5Mo | ZG1Cr5Mo+ | ZG1Cr5Mo+ | 水、油品、蒸汽 | 550 | |
四、H41W不锈钢升降式止回阀连接尺寸：
DN | L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 | ||||||||
15 | 130 | 95 | 65 | 45 | 14 | 4一φ14 | 77 | 3 |
20 | 150 | 105 | 75 | 55 | 14 | 4一φ14 | 77 | 4 |
25 | 160 | 115 | 85 | 65 | 14 | 4一φ14 | 80 | 5 |
32 | 180 | 135 | 100 | 78 | 16 | 4一φ18 | 85 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 4一φ18 | 95 | 9 |
50 | 230 | 160 | 125 | 100 | 16 | 4一φ18 | 105 | 10 |
65 | 290 | 180 | 145 | 120 | 18 | 4一φ18 | 120 | 20 |
80 | 310 | 195 | 160 | 135 | 20 | 8一φ18 | 130 | 30 |
100 | 350 | 215 | 180 | 155 | 20 | 8一φ18 | 140 | 39 |
125 | 400 | 245 | 210 | 185 | 22 | 8一φ18 | 155 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8一φ23 | 180 | 70 |
200 | 600 | 335 | 295 | 265 | 26 | 12一φ23 | 211 | 231 |
250 | 730 | 405 | 355 | 320 | 30 | 12一φ25 | 260 | 25l |
300 | 850 | 460 | 410 | 375 | 34 | 12一φ25 | 323 | 395 |
