一、Z40WAPI低温法兰闸阀简介：
名称：API低温法兰闸阀
型号：DZ41Y
口径：50～300MM
压力：1.6～6.4Mpa
温度：-196～196℃
材料：碳钢、不绣钢等
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF
二、Z40WAPI低温法兰闸阀结构特点：
1、符合国内外先进标准要求，密封可靠，性能优良，造型美观。

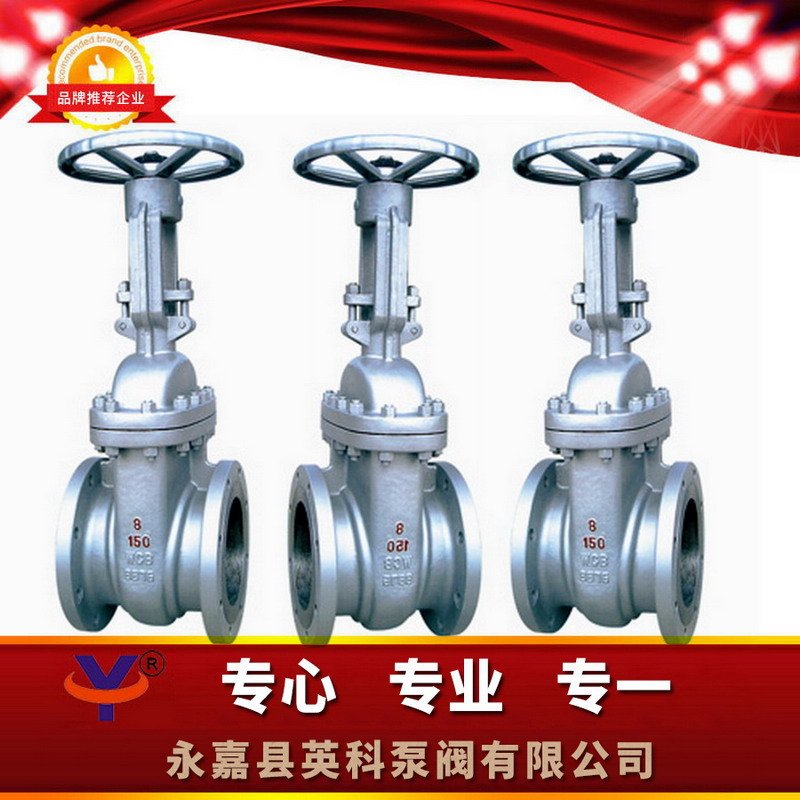

2、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。 三、Z40WAPI低温法兰闸阀结构图片：
四、Z40WAPI低温法兰闸阀执行标准：
项目 | 设计制造 | 压力 - 温度基准 | 结构长度 | 法兰连接试验 | 试验与检测 |
标准 | API600 | ANSIB16.34 | ANSI16.10 | ANSIB16.5 | API598 |
五、Z40WAPI低温法兰闸阀试验压力：
试验项目 | 壳体强度试验 Mpa | 高压密封试验 Mpa | 低压密封试验 Mpa | 适应温度 | |
介 质 | 水 | 空 气 | |||
压力等级 | 150Lb | 3.0 | 2.2 | 0.6 | ≤ 150 ℃ |
压力等级 | 300Lb | 7.5 | 5.5 | 0.6 | ≤ 150 ℃ |
压力等级 | 600Lb | 15.0 | 11.0 | 0.6 | ≤ 150 ℃ |
六、Z40WAPI低温法兰闸阀主要零件材质：
零件名称 | CF8 系列 | CF3 系列 | CF8 系列 | CF3 系列 | WCB 系列 |
阀体 / 阀盖 | CF8 | CF3 | CF 8M | CF 3M | WCB |
闸板 | CF8 | CF3 | CF 8M | CF 3M | WCB |
阀杆 | F304 | F 304L | F316 | F 316L | 1Cr13 Graphite |
填料 | PTFF 编织 | PTFE 编织 | PTFE 编织 | PTFE 编织 | 石墨 Graphite+304 |
垫片 | PTFE+304 | PTFE+ 304L | PTFE+ 316L | PTFE+ 316L | 石墨 +304 |
压盖 | CF8 | CF3 | CF 3M | CF 3M | WCB |
填料压环 | 304 | 304L | 316L | 316L | 1Cr13 |
螺栓 | 193-BB | A193-B8 | 193-B 8M | A193-B 8M | 35CrMoA |
螺母 | A194 -8M | A194 -8M | A194 -8M | A194 -8M | 45 |
七、Z40WAPI低温法兰闸阀150LB主要连接尺寸重量：
尺寸 | In | 1/2 | 3/4 | 1 ″ | 1-1/4 | 1-1/2 | 2 ″ | 2-1/2 | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ | 14 ″ | 16 ″ | 18 ″ | 20 ″ |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | In | 5.51 | 5.98 | 6.49 | 7.00 | 7.48 | 8.50 | 9.48 | 11.14 | 12.00 | 15.00 | 15.86 | 16.49 | 17.99 | 19.76 | 30.00 | 32.94 | 35.98 | 39.01 |
Mm | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | |
H | In | 6.10 | 6.29 | 7.32 | 8.50 | 9.84 | 12.99 | 14.48 | 15.51 | 18.62 | 25.98 | 27.99 | 32.00 | 39.48 | 44.76 | 58.62 | 62.24 | 79.40 | 87.71 |
Mm | 155 | 160 | 186 | 216 | 250 | 330 | 368 | 394 | 473 | 660 | 711 | 813 | 1003 | 1137 | 1489 | 1581 | 2017 | 2228 | |
DO | In | 3.93 | 3.93 | 4.92 | 6.29 | 6.29 | 9.48 | 9.48 | 11.81 | 11.81 | 13.77 | 13.77 | 15.74 | 19.68 | 23.62 | 23.62 | 25.59 | 32.99 | 35.00 |
Mm | 100 | 100 | 125 | 160 | 160 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 600 | 650 | 838 | 889 |
七、Z40WAPI低温法兰闸阀600LB主要连接尺寸重量：
尺寸 | In | 1/2 ″ | 3/4 | 1 ″ | 1-1/4 | 1-1/2 | 2 ″ | 2-1/2 | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ | 14 ″ | 16 ″ | 18 ″ | 20 ″ |
DN | 15 | 20 | 25 |
|
