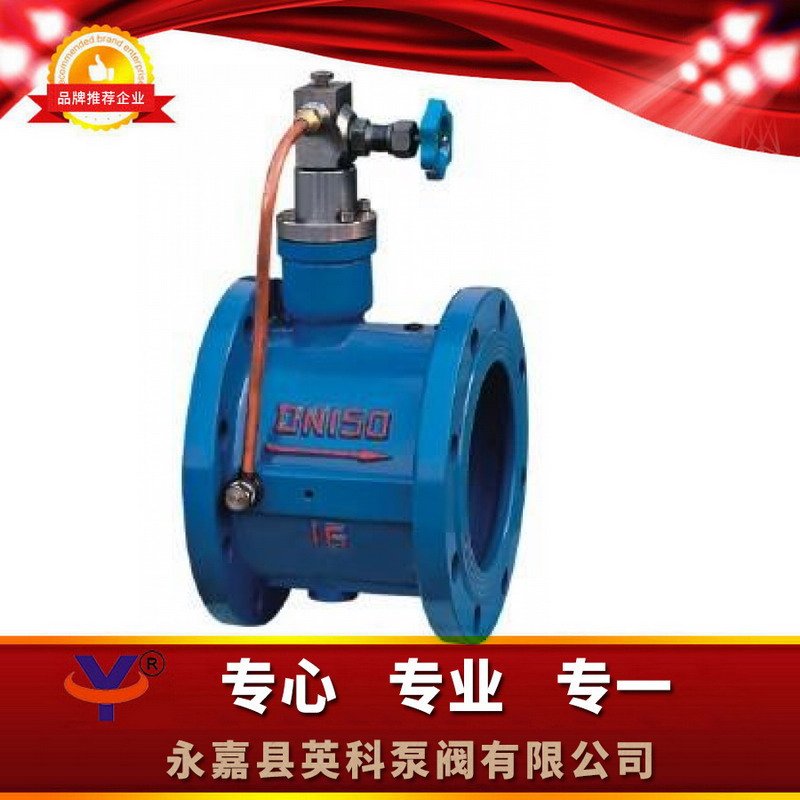

一、HH49X微阻缓闭止回阀概述：
HH47X/HH48X/HH49X微阻缓闭蝶型消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
二、HH49X微阻缓闭止回阀特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
三、HH49X微阻缓闭止回阀结构图片：
四、HH49X微阻缓闭止回阀主要零件材料：
零件名称 | 阀体 | 蝶板 | 密封圈 | 阀杆 | 填料 |
材料 | 灰铸铁、碳钢 | 灰铸铁、碳钢、球墨铸铁 | 氯丁橡胶、丁腈耐油橡胶 | 不锈钢 | 聚四氯乙烯 |
五、HH49X微阻缓闭止回阀主要技术参数：
型号 | 公称压力PN（MPa) | 强度试验压力Ps(MPa) | 密封压力（MPa) | 适用温度（℃） | 适用介质 | 缓闭时间 |
HH46X/HDH48X/HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 清水污水海水 | ≤60秒 |
1.6 | 2.4 | 2.76 | ||||
2.5 | 3.75 | 2.75 |
六、HH49X微阻缓闭止回阀主要外形尺寸：
公称通径DN | 尺 寸 mm | ||||||||
mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
350 | 14 | 500 | 460 | 428 | 422, | 294 | 290 | 16-ф23 | 16-M20 |
400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-ф23 | 16-M22 |
450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-ф25 | 20-M22 |
500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-ф25 | 20-M22 |
600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-ф30 | 20-M27 |
700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-ф30 | 24-M27 |
800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-ф34 | 24-M30 |
