一、H76对夹式止回阀概述：
对夹式止回阀主要由阀体、阀 瓣 、阀杆及弹簧等重要零件组成，并采用对夹连接。由于阀 瓣 的关闭行程短并且有弹簧加载，可显著减小水锤压力。
该阀主要适用于给水系统，高楼建筑以及工业区。由于其结构长度较一般止回阀短，对有安装空间限制的场所*为有利。
二、H76对夹式止回阀结构特点：
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装

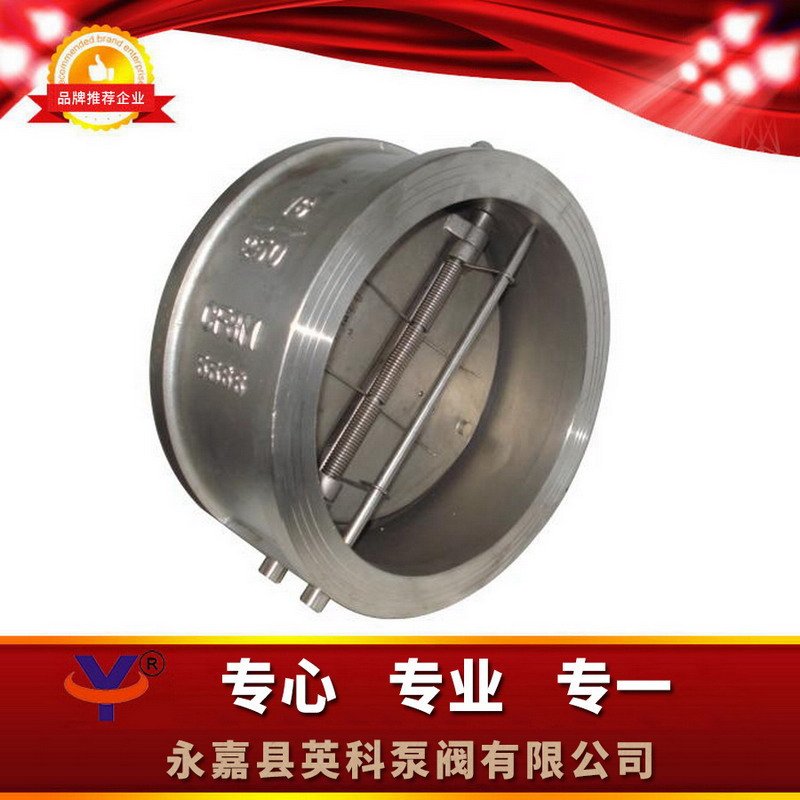

三、H76对夹式止回阀结构图片：
四、H76对夹式止回阀执行标准：
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
五、H76对夹式止回阀主要技术参数：
公称通径 | DN(mm) | 50~1200 | |||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力Ps(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
适用介质 | 水、蒸汽、油品、污水、酸碱类 | ||||
适用温度 | 橡胶密封面（X）-20℃~120℃ | ||||
六、H76对夹式止回阀主要零件材料：
名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀板 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
密封圈 | 橡胶、不锈钢、合金钢 |
弹簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
七、H76对夹式止回阀性能参数：
型号 | 工作压力（MPa） | 适用温度（℃） | 适用介质 | 阀体材料 |
H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳钢 |
H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸类 | 不锈钢 |
H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 |
八、H76X-6/1O对夹式止回阀连接尺寸：
通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
L | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 152 | 178 | 229 | 241 | 241 | 300 | 360 |
D | 100 | 120 | 135 | 155 | 185 | 185 | 265 | 320 | 368 | 428 | 482 | 532 | 585 | 685 | 800 | 905 | 1005 | 1115 | 1325 |
九、H76H/W-16/25/40对夹式止回阀连接尺寸：
通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
L | PN1.01.62.5 | 60 | 67 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 198 | 203 | 219 | 222 | |
PN4.0 | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 222 | 231 | / | / | / | |
D | PN1.0 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 438 | 489 | 539 | 594 | 695 |
PN1.6 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 444 | 495 | 555 | 617 | 734 | |
PN2.5 | 107 | 127 | 142 | 168 | 194 | 224 | 284 | 340 | 400 | 458 | 514 | / | / | / | |
PN4.0 | 107 | 127 | 142 | 168 | 194 | 224 | 290 | 352 | 417 | 474 | 546 | / | / | / | |
