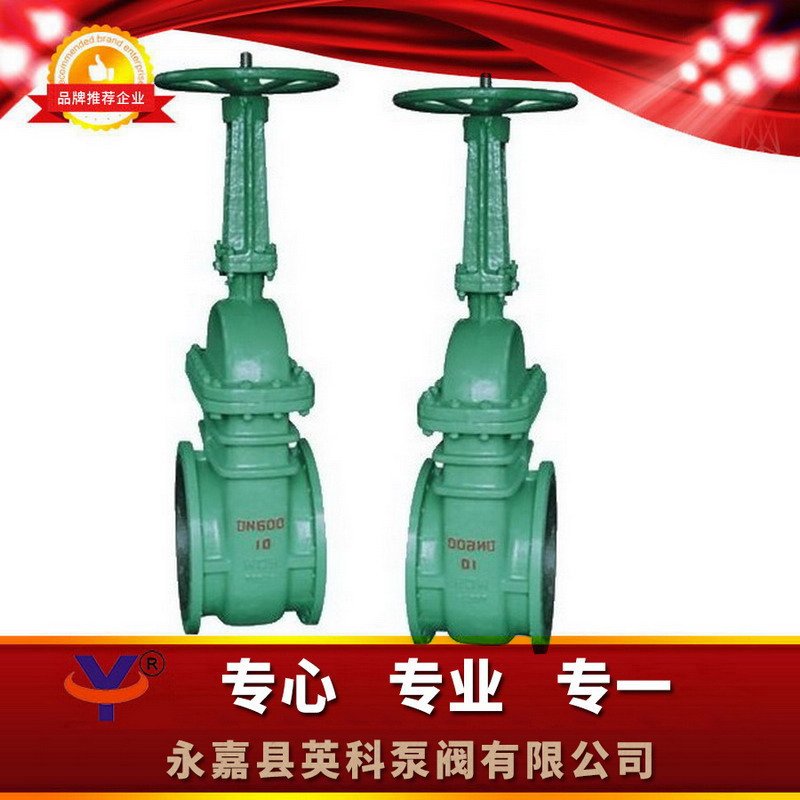

一、NKZ41H真空隔离闸阀概述：
本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
二、NKZ41H真空隔离闸阀结构特点：、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
1
三、NKZ41H真空隔离闸阀结构图片：
四、NKZ41H真空隔离闸阀试验压力：
公称压力 | 试验压力/MPa | ||
壳体强度试验 | 上密封试验 | 密封试验 | |
1.0 | 1.5 | 1.1 | 1.1 |
1.6 | 2.4 | 1.8 | 1.8 |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.O | 4.4 | 4.4 |
6.4 | 8.6 | 7.O | 7.0 |
1O.O | 15.O | 11.O | 11.O |
五、NKZ41H真空隔离闸阀使用范围：
产品类型 | 适用介质 | 适用温度/℃ |
NKZ41H | 水、蒸汽、空气 | ≤425 |
NKZ41H(Y) | 水、蒸汽、空气 | ≤550 |
六、NKZ41H真空隔离闸阀主要零部件材料：
零件名称 | 阀体、阀盖 | 阀杆 | 闸板 | 密封面 | 阀杆螺母 | 填料 | 紧固件 |
NKZ44H | WCB | 2Crl3 | 25 | H：合金钢 | 铝青铜 | 膨胀复合石墨 | 优质碳钢 |
NKZ44 | 铬钼钢 | 20CrlMo1VA | 铬钼钢 | Y：硬质合金 | 铬钼钢 |
七、NKZ41H真空隔离闸阀外形尺寸及重量：
公称通径 | 公称压力 | 主要外形尺寸和连接尺寸/mm | 阀门 | 附法兰尺寸/mm | ||||||||||
L | H | D | D1 | D2 | b | f | z-d | W | h | D0 | Dn | |||
50 | 1.O | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 | 45 | 49 | 58 |
65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | 48 | 64 | 75 | |
80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 4-18 | 300 | 55 | 50 | 78 | 97 | |
100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 72 | 52 | 96 | 110 | |
125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 106 | 60 | 120 | 136 | |
150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-18 | 350 | 146 | 60 | 145 | 163 | |
200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 8-18 | 400 | 220 | 62 | 202 | 223 | |
250 | 450 | 890 | 390 | 350 | 320 | 28 | 3 | 12-23 | 400 | 315 | 62 | 225 | 278 | |
300 | 500 | 1070 | 440 | 400 | 368 | 28 | 3 | 12-23 | 450 | 398 | 65 | 303 | 330 | |
350 | 550 | 1320 | 500 | 460 | 428 | 30 | 4 | 16-23 | 550 | 530 | 65 | 351 | 382 | |
400 | 600 | 1450 | 565 | 515 | 482 | 32 | 4 | 16-25 | 550 | 690 | 65 | 398 | 432 | |
450 | 650 | 1560 | 615 | 565 | 532 | 32 | 4 | 20-25 | 600 | 870 | 70 | 460 | 485 | |
500 | 700 | 1720 | 670 | 620 | 585 | 34 | 4 | 20-25 | 650 | 1080 | 78 | 500 | 535 | |
600 | 800 | 1880 | 780 | 725 | 685 | 36 | 5 |
| ||||||
