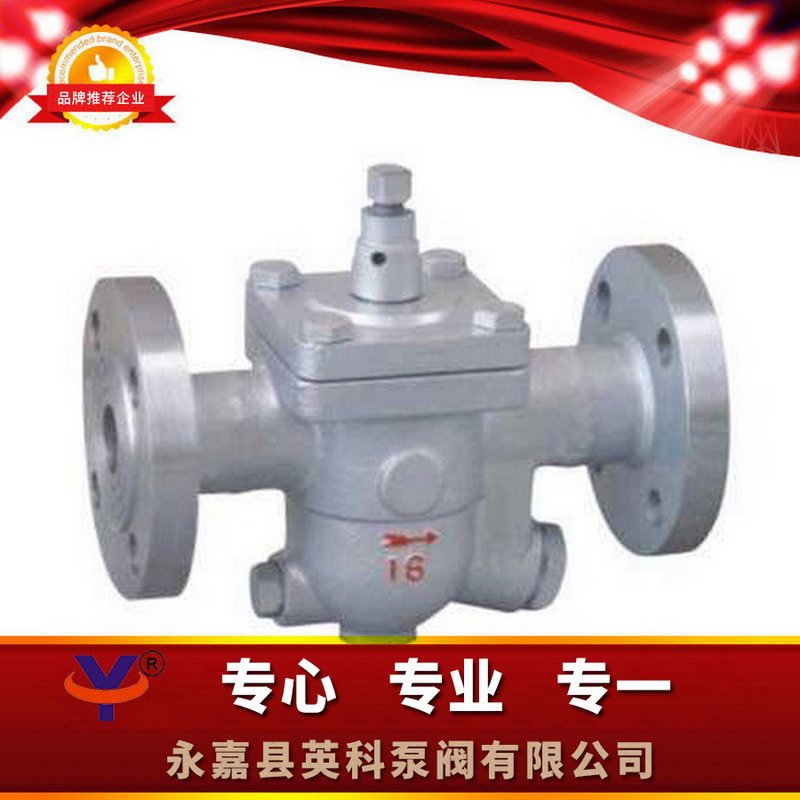

一、CS41H自由浮球式疏水阀（A型）概述：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀（A型）工作原理：
本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
三、CS41H自由浮球式疏水阀（A型）结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
四、CS41H自由浮球式疏水阀（A型）技术图片：
五、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
尺寸 | 型号Type | CS11H-A-150Lb | ||
口径DN | 15 | 20 | 25 | |
L | 120 | 120 | 120 | |
H | 170 | 170 | 170 | |
H1 | 80 | 80 | 80 | |
六、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
公称通径 | L | D | T | G | C | n-φd | H | ||
Nominal diameter | |||||||||
CS41H-150Lb | 1/2" | 15 | 210 | 89 | 12 | 35 | 60.5 | 4-15 | 175 |
3/4" | 20 | 210 | 98 | 12 | 43 | 70 | 4-15 | 175 | |
1" | 25 | 210 | 108 | 12 | 51 | 79.5 | 4-15 | 175 | |
CS41H-300Lb | 1/2" | 15 | 210 | 95 | 15 | 35 | 66.5 | 4-15 | 175 |
3/4" | 20 | 210 | 117 | 16 | 43 | 82.5 | 4-19 | 175 | |
1" | 25 | 210 | 124 | 18 | 51 | 89 | 4-19 | 175 | |
七、CS41H自由浮球式疏水阀（A型）主要外形尺寸：
Main external dimensions
型号（DN） | 公称通径 | 公称压力PN（Mpa | 管螺纹G/in | 外形尺寸（mm) |
Type | Nominal diameter | Nominal pressure | Scew | External Dimensions |
| CS11H-16-3NL25
| 15 | 1.6 | G1/2 | 125 |
20 | , G3/4 | 125 | ||
25 | G1 | 125 | ||
32 | G11/4 | 200 | ||
40 | G11/2 | 200 | ||
50 | G2 | 200 |
八、CS41H自由浮球式疏水阀（A型）主要外形尺寸:
Main external dimensions
型号（DN） | 公称通径 | 公称压力PN（Mpa | 外形尺寸（mm) | ||||||
Type | Nominal diameter | Nominal pressure | L | D | D1 | D2 | f | b | Z-φd |
| CS41H-16-3NL25
| 15 | 1.6 | 160 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 160 | 105 | 75 | 55 | 2 | 14 | 4-φ14 | ||
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-φ14 | ||
32 | 250 | 140 | 100 | 78 | 2 | 16 | 4-φ18 | ||
40 | 250 | 150 | 110 | 85 | 3 | 16 | 4-φ18 | ||
50 | 250 | 165 | 125 | 100 | 3 | 16 | 4-φ18 | ||
