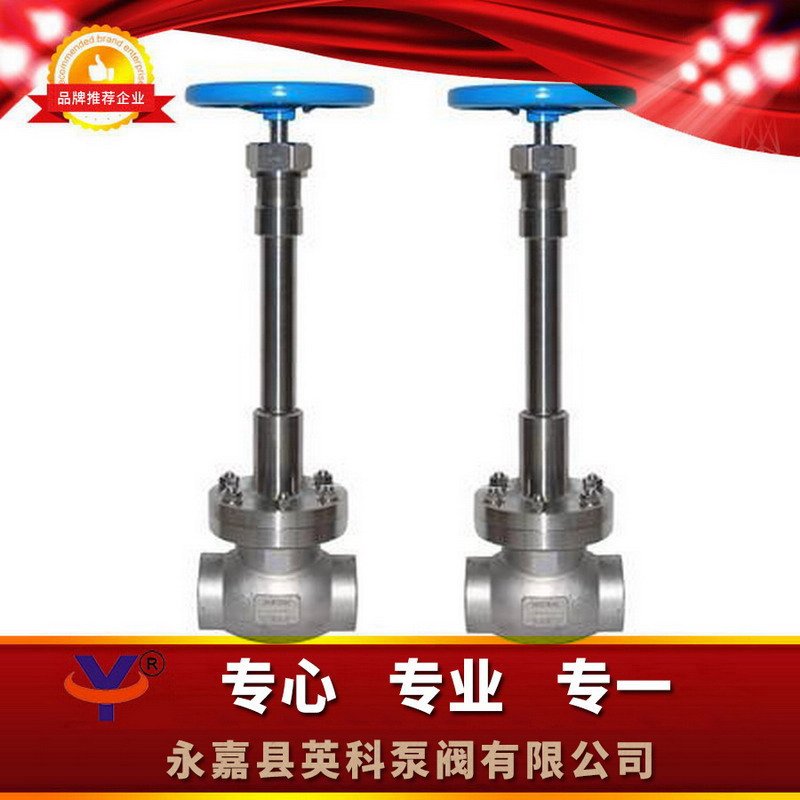

DJ61H低温锻钢阀简介
锻钢低温阀门有二种阀盖设计形式。**种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
DJ61H/DZ61W低温锻钢阀零件材料
序号 | 零件名称 | AS to ASTM | SS to ASTM | ||
TypeLF2 | TypeLF3 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | Al 82 F316(L) |
2 | 阀座 | A276 420 A276 410 | A276 304(L) | A276 316(L) | |
3 | 闸板 | A350 LF2 A350 LF3 | A182 F304(L) A182 F316(L) | ||
4 | 垫片 | 不锈钢+柔性石墨 | SS+PTFE | ||
5 | 阀盖 | A350 LF2 A352 LF3 A182 F304(L) A182 F316(L) | |||
6 | 阀盖螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
7 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
8 | 填料 | 柔性石墨 | PTFE | ||
9 | 圆柱销 | A276 420 | A276 304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
12 | 填料压板 | A105 | A182 F11 | Al82 F304(L) | A182 F316(L) |
13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
14 | 阀杆螺母 | A276 420 | |||
15 | 润滑垫片 | A473 431 | |||
16 | 铭牌 | SS | |||
17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
l8 | 手轮 | A197 | |||
适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
DJ61H低温锻钢阀连接尺寸
NPS
| 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
H(开) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29.0 |
焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
