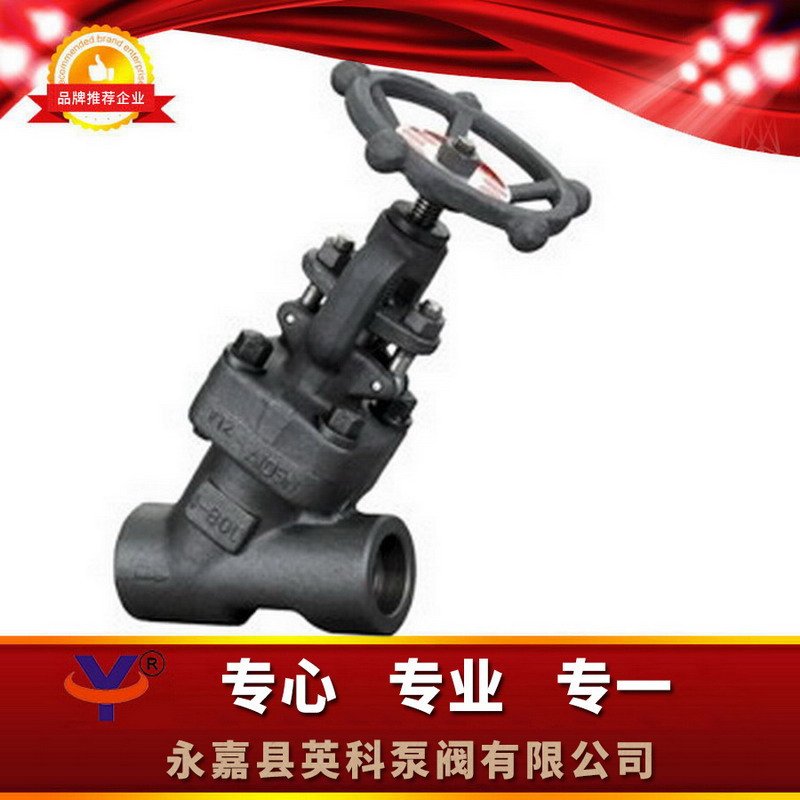

一、Y型自密封锻钢截止阀概述：
Y型自密封锻钢截止阀有三种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
二、Y型自密封锻钢截止阀结构特点：
1.英科牌"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
三、Y型自密封锻钢截止阀标准材质明细表：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304(L) | A182F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6 | A182F304(L) | A182F316(L) | |
4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
5 | 填料 | 柔性石墨 | PTFE | ||
6 | 密封圈 | F182F304L | A182F316(L) | ||
7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 填料压板 | A216WCB | A351CF8 | ||
10 | 销钉 | A276420 | A182F304 | ||
11 | 活节螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
14 | 阀杆螺母 | A276 F410 | |||
15 | 阀盖 | A105 | A182F22 | A182F304（L） | A182F316（L） |
16 | 铭牌 | SS | |||
17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手轮 | A197 | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
四、Y型自密封锻钢截止阀连接尺寸：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
