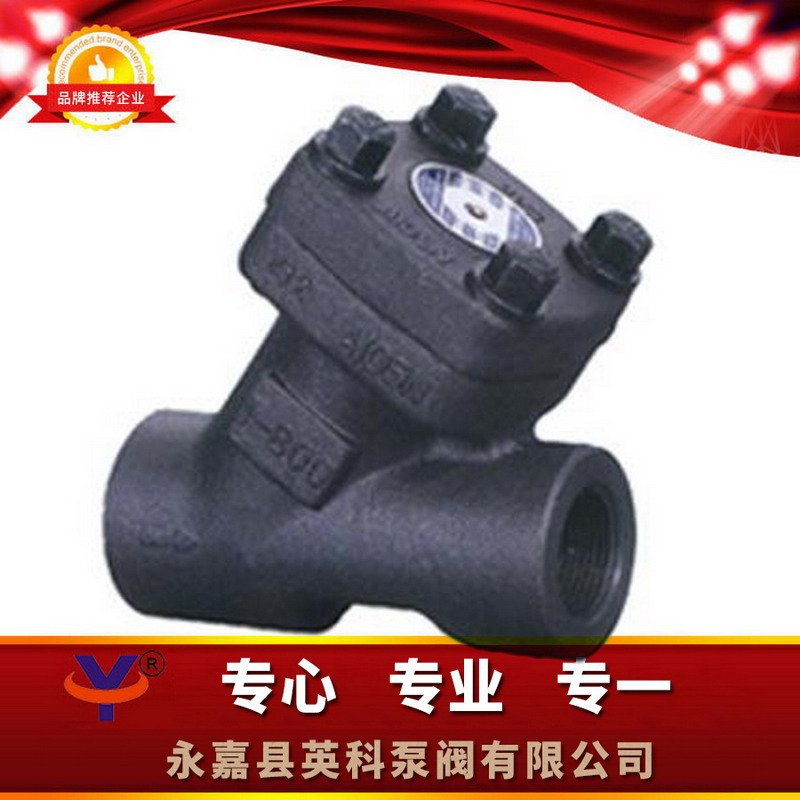

一、Y型升降式锻钢止回阀概述：
有三种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
二、Y型升降式锻钢止回阀标准材质明细表：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276 304(L) | A276316(L) |
3 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
4 | 铭牌 | SS | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
三、Y型升降式锻钢止回阀连接尺寸：
PS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
L | 98 | 98 | 110 | 120 | 140 | 140 | 170 | 200 | |
H（开） | 85 | 85 | 95 | 105 | 114 | 114 | 132 | 145 | |
重量 | 3.1 | 3.0 | 3.7 | 6.5 | 8.5 | 8.0 | 10.9 | 12.5 | |
四、Y型升降式锻钢止回阀结构特点：
1.英络克牌"Y"型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25。
2.全径和缩径
3.升降式和球式止回阀
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为针型、节流型、球型、止回型
五、Y型升降式锻钢止回阀订货说明：
1、①产品名称与型号②公称直径③公称压力④使用介质⑤连接方式⑥使用温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
