产品简介

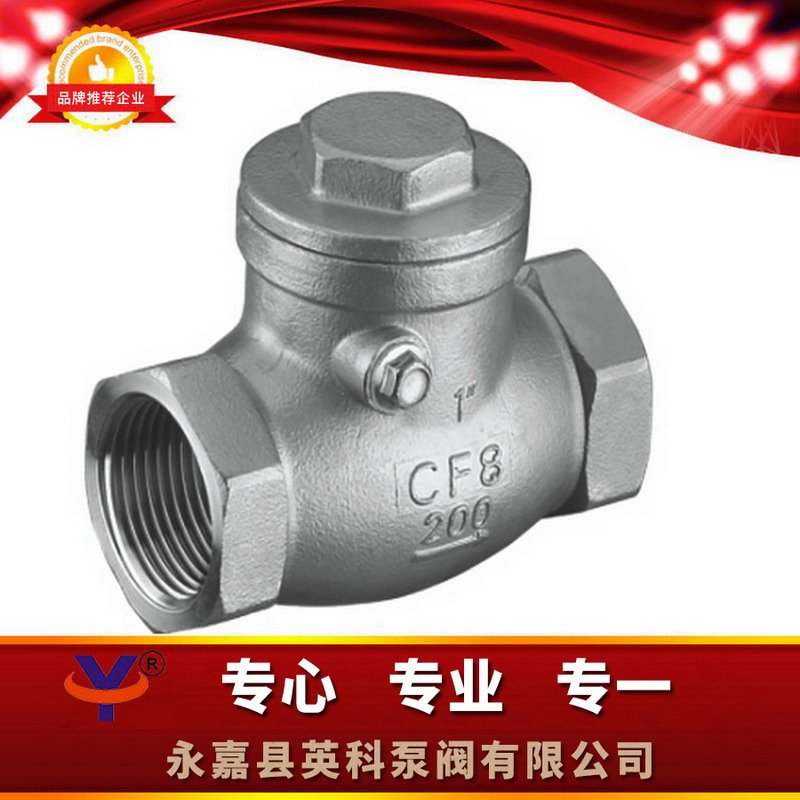

一、H14W不锈钢止回阀概述：
1.公称压力:1.6-6.4MPa ，
2.适用温度范围:-20~232℃~350℃ ，
3.适用介质:水、油、气及某些腐蚀性液体W.O.G。
4.适用范围：啤酒、饮料、 乳品、制药、生物工程等。
二、H14W不锈钢止回阀结构及用途：
止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
三、H14W不锈钢止回阀性能规范：
公称压力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
强度试验压力 | PT | 2.4, 3.8, 6.0, 7.6 | |
低压气密封试验压力 | 0.6 | ||
高压气密封试验压力 | 2.0, 3.0, 4.8, 7.6 | ||
适用介质 | H14W-(16-64)C | H14W-(16-64)P | H14W-(16-64)R |
水、油品、汽 | 硝酸类 | 醋酸类 | |
适用温度 | -40～180 | ||
四、H14W不锈钢止回阀主要材料：
序号NO. | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
五、H14W不锈钢止回阀连接尺寸：
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
重量WT(kg) , | 310 | 445 | 680 | 1040 | 1490 | 2020 | 2580 | 3020 |
