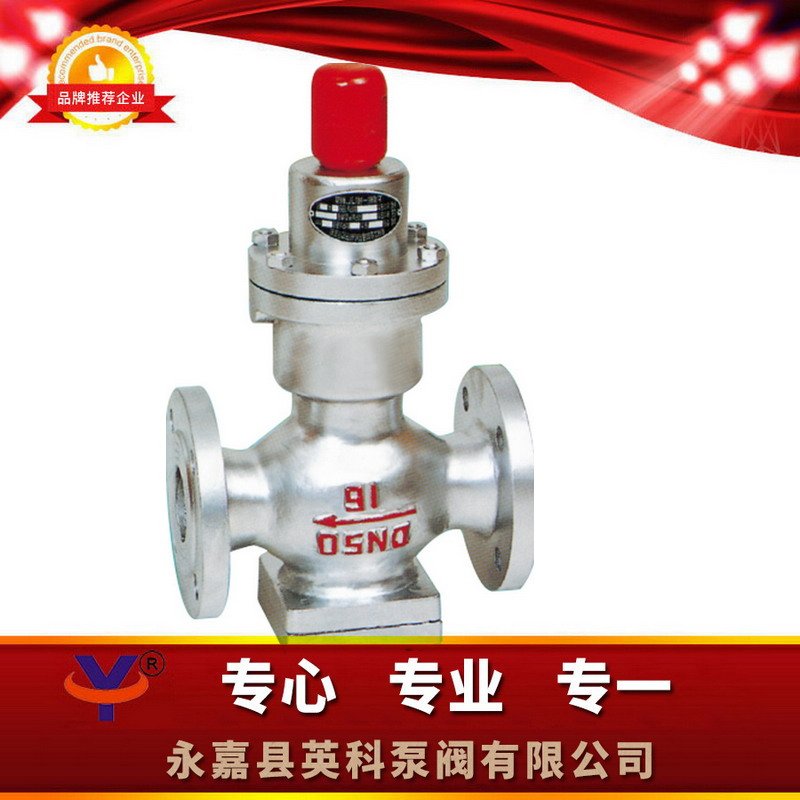

一、Y44H波纹管式减压阀结构特点和用处：
Y44H型波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
二、Y44H波纹管式减压阀主要技术参数和性能指标：
公称压力(Mpa) | 0.6 | 1.0 | 1.6 | |
壳体试验压力(Mpa)* | 0.9 | 1.5 | 2.4 | |
密封试验压力(Mpa) | 0.6 | 1.0 | 1.6 | |
**进口压力(Mpa) | 0.6 | 1.0 | 1.6 | |
出口压力范围(Mpa) | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 | |
压力特性偏差(Mpa)△P2P | GB12244-1989 | |||
流量特性偏差(Mpa)△P2G | GB12244-1989 | |||
*小压差(Mpa) | 0.1 | 0.15 | ||
渗漏量 | GB12245-1989 | |||
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
三、Y44H波纹管式减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
底盖 | WCB |
阀座 阀瓣 | 2Cr13 |
波纹管 | 1Cr18Ni9Ti |
波纹管上垫 | 2Cr13 |
波纹管下垫 | 2Cr13 |
导向座 | 2Cr13 |
主阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
四、Y44H波纹管式减压阀流量系数(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
五、Y44H波纹管式减压阀连接尺寸(PN0.6-1.6MPa)：
公称通径DN | 外形尺寸 | |||||||||||||
L | H | H1 | PN0.6MPa | PN1.0MPa | ||||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | |||||
15 | 140 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 | 95 | 65 | 4-14 | 45 | 12 |
20 | 140 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 | 105 | 75 | 4-14 | 55 | 14 |
25 | 160 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 | 115 | 85 | 4-14 | 65 | 14 |
32 | 180 | 180 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 | 135 | 100 | 4-18 | 78 | 16 |
40 | 200 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 | 145 | 110 | 4-18 | 85 | 16 |
50 | 230 | 230 | 325 | 125 | 140 | 110 | 4-14 | 90 | 14 | 160 | 125 | 4-18 | 100 | 16 |
65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 | 180 | 145 | 4-18 | 120 | 18 | |
80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 | 195 | 160 | 4-18 | 135 | 18 | |
100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 | 215 | 180 | 8-18 | 155 | 20 | |
公称通径DN | 外型尺寸 | |||||||||
L | H | H1 | PN1.60MPa | |||||||
D | K | n-ф | d | C | ||||||
15 | 140 | 140 | 290 | 90 | 95 | 65 | 4-14 | 45 | 14 | |
20 | 140 | 140 | 295 | 98 | 105 | 75 | 4-14 | 55 | 14 | |
25 | 160 | 160 | 295 | 110 | 115 | 85 | 4-14 | 65 | 14 | |
32 | 180 | 180 | 295 | 110 | 135 | 100 | 4-18 | 78 | 16 | |
40 | 200 | 200 | 325 | 125 | 145 | 110 | 4-18 | 85 | 16 | |
50 | 230 | 230 | 325 | 125 | 160 | 125 | 4-18 | 100 | 16 | |
65 | 280 | 325 | 130 | 180 | 145 | 4-18 | 120 | 18 | ||
80 | 310 | 380 | 160 | 195 | 160 | 8-18 | 135 | 20 | ||
100 | 350 | 380 | 170 | 215 | 180 | 8-18 | 155 | 20 | ||
