一、先导式安全阀概述：
先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的**超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

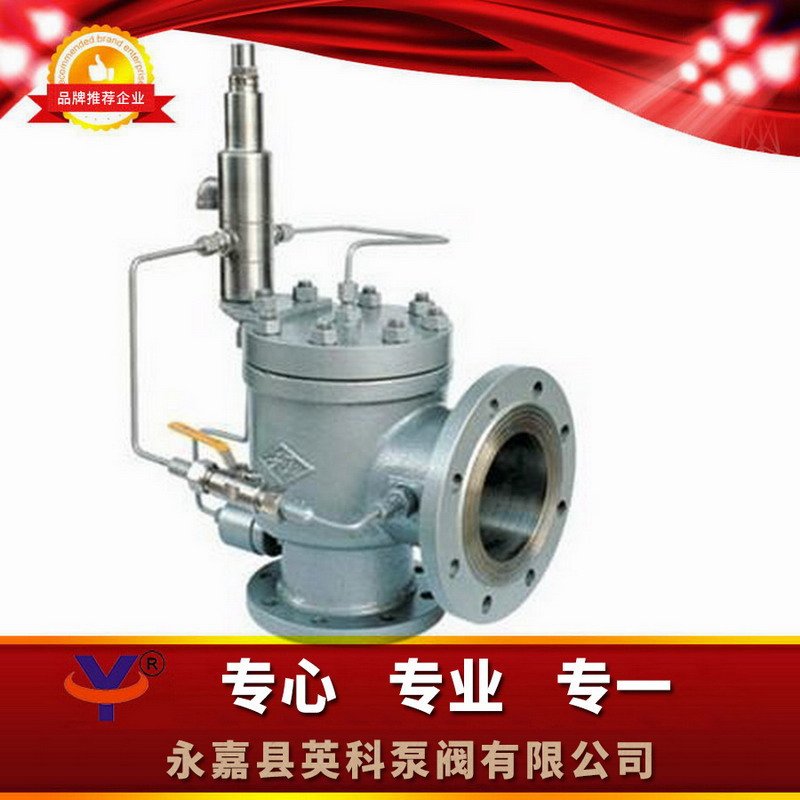

二、先导式安全阀结构图片：
三、先导式安全阀主要零部件材料：
NO. | 零件名称 | RAx46Y/F 材料 | RKAX46Y/F材料 |
1 | 阀体 | WCB | WCB |
2 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
3 | 导向套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
4 | 弹簧 | 50CrVA | 50CrVA |
5 | O型圈 | 氟橡胶 | 氟橡胶 |
6 | 阀盖 | 25 | 25 |
7 | 导阀 | 部 件 | |
四、先导式安全阀外型尺寸和连接尺寸：
型号 | 公称通径 | do | L | L1 | L2 | H | DN'' | D | D1 | D2 | D6 | b | Z-ød | D'' | D1'' | D2'' | D6'' | b'' | Z''-ød'' |
| (K)Ax46F-16Y AF46Y-16 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 20 | 4-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 20 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 220 | 180 | 155 | 22 | 8-18 | 250 | 210 | 185 | 24 | 8-18 | |||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 250 | 210 | 185 | 22 | 8-18 | 285 | 240 | 210 | 24 | 8-23 | |||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 285 | 240 | 210 | 24 | 8-23 | 315 | 270 | 240 | 26 | 8-23 | |||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 340 | 295 | 265 | 26 | 12-23 | 405 | 355 | 320 | 30 | 12-26 | |||
| (K)Ax46F-25Y AF46Y-25 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 22 | 8-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 22 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 230 | 190 | 160 | 24 | 8-23 | 250 | 210 |
|
