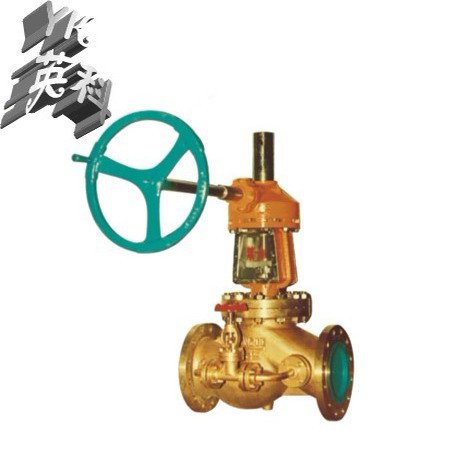

一、JY541W铜氧气阀主要用途：
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有**的防爆阻燃性能，消除了氧气管路上的不安全因素。
二、JY541W铜氧气阀特点：
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有**的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
三、JY541W铜氧气阀性能参数：
公称通径（DN） | 15－400 | |||
公称压力（MPa） | 1.6 | 2.5 | 4.0 | |
试验压力 | 强度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
适用温度 | ≤200℃ | |||
适用介质 | 氧气 | |||
阀体 | 硅黄铜、不锈钢 | |||
阀杆 | 不锈钢 | |||
阀芯 | 铜、不锈钢 | |||
填料 | 聚四氟乙烯 | |||
四、JY541W铜氧气阀连接尺寸：
公称压力 Mpa | 公称直径 DN | 尺寸mm | ||||||||||
L | D | K | D1 | f | C | H | H1 | Z-φd | H2 | D2 | ||
1.6 | 50 | 230 | 160 | 125 | 100 | 3 | 16 | 550 | 475 | 4-φ18 | ||
65 | 290 | 180 | 145 | 120 | 3 | 18 | 650 | 565 | 4-φ18 | |||
80 | 310 | 195 | 160 | 135 | 3 | 20 | 670 | 615 | 8-φ18 | |||
100 | 350 | 210 | 180 | 155 | 3 | 20 | 750 | 665 | 8-φ18 | |||
125 | 400 | 245 | 210 | 185 | 3 | 22 | 800 | 715 | 8-φ18 | |||
150 | 480 | 280 | 240 | 210 | 3 | 24 | 910 | 810 | 8-φ23 | |||
200 | 600 | 335 | 295 | 265 | 3 | 26 | 100 | 850 | 12-φ23 | |||
250 | 650 | 405 | 355 | 320 | 3 | 30 | 1140 | 1060 | 12-φ25 | 256 | ||
300 | 750 | 460 | 410 | 375 | 4 | 30 | 1280 | 1200 | 12-φ25 | 256 | ||
350 | 850 | 520 | 470 | 435 | 4 | 34 | 1380 | 1300 | 16-φ25 | 312 | ||
400 | 950 | 580 | 525 | 485 | 4 | 36 | 1450 | 1320 | 16-φ30 | 328 | ||
450 | 1050 | 640 | 585 | 545 | 4 | 40 | 1490 | 1350 | 20-φ30 | 328 | ||
500 | 1150 | 705 | 650 | 608 | 4 | 44 | 1630 | 1460 | 20-φ34 | 450 | ||
600 | 1350 | 840 | 770 | 718 | 4 | 48 | 1750 | 1600 | 20-φ41 | 560 | ||
2.5 | 50 | 230 | 160 | 125 | 100 | 3 | 20 | 550 | 475 | 4-φ18 | ||
65 | 290 | 180 | 145 | 120 | 3 | 22 | 650 | 565 | 8-φ18 | |||
80 | 310 | 195 | 160 | 135 | 3 | 22 | 690 | 615 | 8-φ18 | |||
100 | 350 | 230 | 190 | 160 | 3 | 24 | 750 | 665 | 8-φ23 | |||
125 | 400 | 270 | 220 | 188 | 3 | 28 | 800 | 715 | 8-φ25 | |||
150 | 480 | 300 | 250 | 218 | 3 | 30 | 910 | 810 | 8-φ25 | |||
200 | 600 | 360 | 310 | 278 | 3 | 34 | 1000 | 850 | 12-φ25 | |||
250 | 650 | 425 | 370 | 332 | 3 | 36 | 1140 | 1060 | 12-φ30 | 256 | ||
300 | 750 | 485 | 430 | 390 | 4 | 40 | 1280 | 1200 | 16-φ30 | 256 | ||
350 | 850 | 550 | 490 | 448 | 4 | 44 | 1380 | 1300 | 16-φ34 | 312 | ||
400 | 950 | 610 | 550 | 505 | 4 | 48 | 1450 | 1320 | 16-φ34 | 328 | ||
450 | 1050 | 660 | 600 | 555 | 4 | 50 | 1490 | 1350 | 20-φ34 | 328 | ||
500 | 1150 | 730 | 660 | 610 | 4 | 52 | 1630 | 1460 | 20-φ41 | 450 | ||
600 | 1350 | 840 | 770 | 718 | 4 | 56 | 1750 | 1600 | 20-φ41 | 560 | ||
4.0 | 50 | 230 | 160 | 125 | 100 | 3 | 20 | 550 | 475 | 4-φ18 | 88 | |
65 | 290 | 180 | 145 | 120 | 3 | 22 | 650 | 565 | 8-φ18 | 110 | ||
80 | 310 | 195 | 160 | 135 | 3 | 22 | 690 | 615 | 8-φ18 | 121 | ||
100 | 350 | 230 | 190 | 160 | 3 | 24 | 750 | 665 | 8-φ23 | 150 | ||
125 | 400 | 270 | 220 | 188 | 3 | 28 | 800 | 715 | 8-φ25 | 176 | ||
150 | 480 | 300 | 250 | 218 | 3 | 30 | 910 | 810 | 8-φ25 | 204 | ||
200 | 600 | 375 | 320 | 282 | 3 | 38 | 1000 | 850 | 索取资料 咨询价格
| |||
