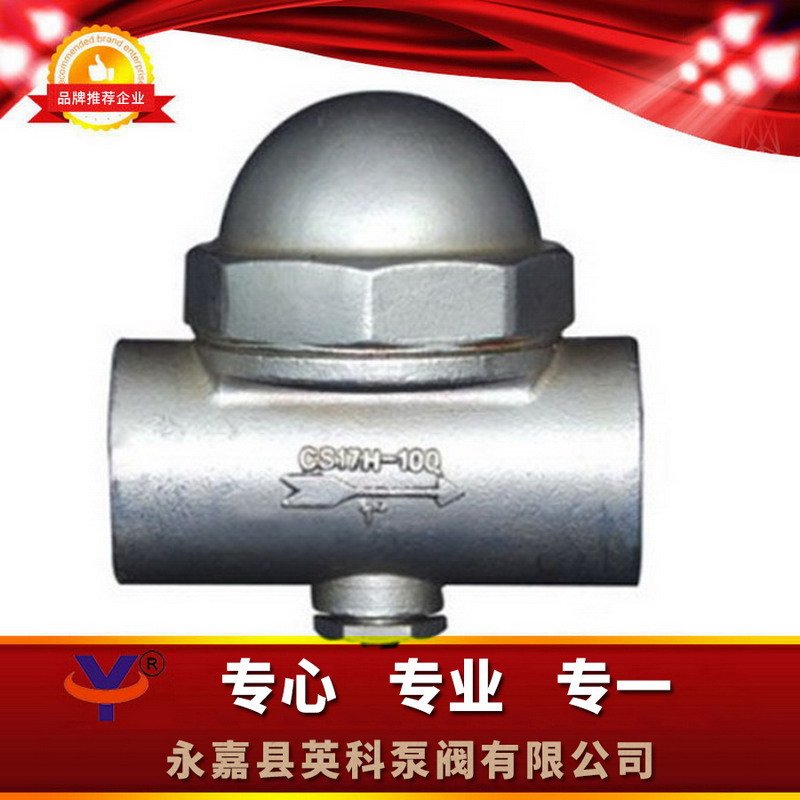

一、CS17H可调双金属片式蒸汽疏水阀主要特点：
结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。
二、CS17H可调双金属片式蒸汽疏水阀主要性能规范：
| 型号Type/项目Item | CS17H-16C | CS17H-25 | CS17H-40 | 单位 |
| CS47H-16C | CS47H-25 | CS47H-40 | Unit | |
| CS67H-16C | CS67H-25 | CS67H-40 | ||
| 公称压力 | 1.6 | 2.5 | 4 | Mpa |
| Nominal Pressure | ||||
| 壳体试验压力 | 2.4 | 3.8 | 6 | |
| Shell Test Pressure | ||||
| **工作压力 | 1.6 | 2.5 | 4 | |
| Max | ||||
| **工作温度Max | 203 | 220 | 247 | ℃ |
| Works Temperature | ||||
| **允许温度Max | 425 | 425 | 425 | |
| Vouchsafement Temperature | ||||
| 工作介质 | 蒸汽、凝结水Stemam | |||
| Working Medium | ||||
三、CS17H可调双金属片式蒸汽疏水阀主要零件材料Materal For Main Parts
型号Type/项目Item | 17 CS47H- 671625C40
|
阀体Body | 碳钢Carbon Steel |
阀盖Donner | |
阀芯 | 不锈钢Atainless Steel |
阀座Seat | 不锈钢Atainless Steel |
热敏元件 | 热双金属片 |
过滤器Percolator | 不锈钢Atainless Steel |
四、CS17H可调双金属片式蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinensions：
型号 | DN | 螺纹连接 | 承接焊连接 | 法兰连接 | ||||||||||||||
RC | L | H | W | L | H | W | d’ | T | L | H | D | K | d | C | F | N-φ | ||
(mm) | (mm) | (mm) | ||||||||||||||||
CS17H-16C | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
CS17H-25 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 |
| |||||
