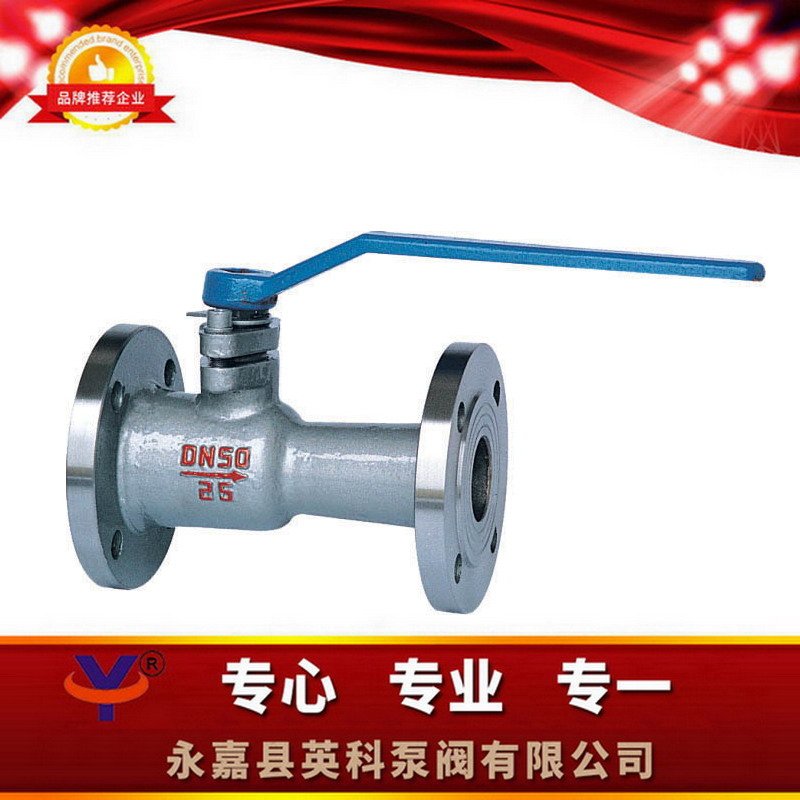

一、QZ41M高温球阀替代闸阀概述：
本公司设计高温球阀替代闸阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“英科”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，高温球阀替代闸阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
二、QZ41M高温球阀替代闸阀性能规范：
型号 | 公称压力 | 试验压力(MPa) | 工作温度 | 适用介质 | ||
强度(水) | 密封(水) | 气密封 | ||||
QZ41M-1．O | 1.0 | 1.5 | 1.1 | 0.6 | ≤250 | 蒸汽、气水、油品、 |
QZ41M-1.6 | 1.6 | 2.4 | 1.8 | ≤300 | ||
QZ41M-2.5 | 2.5 | 4．O | 2.8 | |||
三、QZ41M高温球阀替代闸阀主要材质：
零件 | 材料 | |
QZ41M-1.6 | QZ41M-2.50 | |
阀体 | HT200 | QT450-1O |
球体 | 不锈钢 | |
阀杆 | ||
密封圈 | 石墨等 | |
扳手 | QT450-10 | |
四、QZ41M高温球阀替代闸阀1.0Mpa连接尺寸：
DN | L | D | D1 | D2 | b | Z-φd | H | DO |
40 | 165 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
50 | 180 | 160 | 125 | 100 | 20 | 175 | 300 | |
65 | 195 | 180 | 145 | 120 | 195 | |||
80 | 210 | 195 | 160 | 135 | 22 | 225 | 320 | |
100 | 230 | 215 | 180 | 155 | 8-18 | 250 | ||
125 | 255 | 245 | 210 | 185 | 24 | 270 | 360 | |
150 | 280 | 280 | 240 | 210 | 8-23 | 290 | ||
200 | 330 | 335 | 295 | 265 | 26 | 320 | 450 |
五、QZ41M高温球阀替代闸阀1.6Mpa连接尺寸：
DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
40 | 240 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
50 | 250 | 160 | 125 | 100 | 20 | 175 | 300 | |
65 | 265 | 180 | 145 | 120 | 195 | |||
80 | 280 | 195 | 160 | 135 | 22 | 225 | 320 | |
100 | 300 | 215 | 180 | 155 | 24 | 8-18 | 250 | |
125 | 325 | 245 | 210 | 185 | 26 | 270 | 360 | |
150 | 350 | 280 | 240 | 210 | 28 | 8-23 | 290 | |
200 | 400 | 335 | 295 | 265 | 30 | 12-23 | 320 | 450 |
六、QZ41M高温球阀替代闸阀2.5Mpa连接尺寸：
DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
40 | 240 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
50 | 250 | 160 | 125 | 100 | 20 | 175 | ||
65 | 265 | 180 | 145 | 120 | 24 | 8-18 | 195 | 300 |
80 | 280 | 195 | 160 | 135 | 26 | 225 | 320 | |
100 | 300 | 230 | 190 | 160 | 30 | 8-23 | 250 | |
125 | 325 | 270 | 220 | 188 | 32 | 8-25 | 270 | 360 |
150 | 350 | 300 | 250 | 218 | 290 | |||
200 | 400 | 360 | 310 | 278 | 36 | 12-25 | 320 | 450 |
