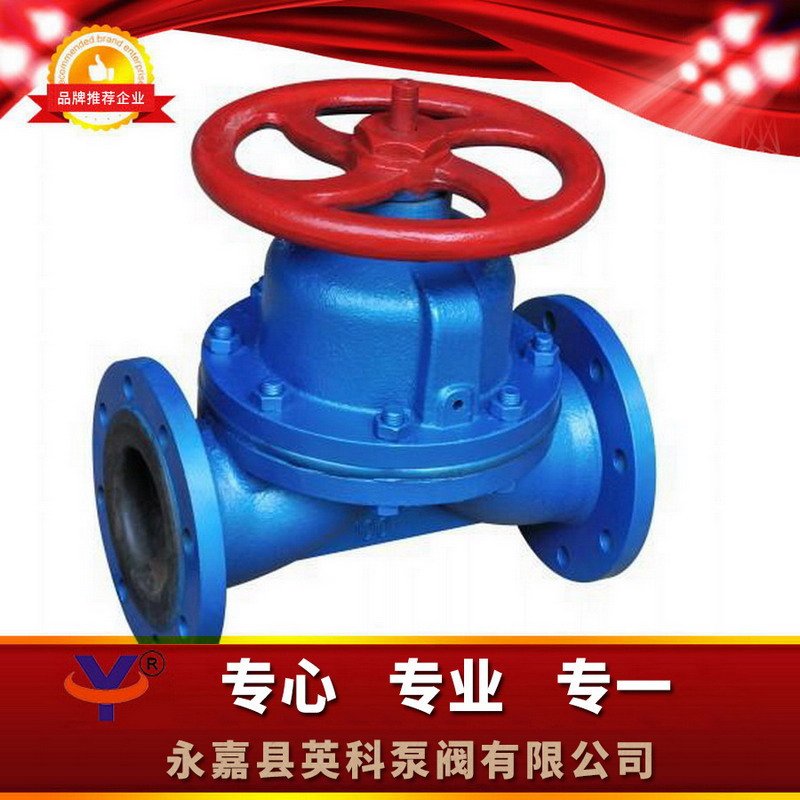

一、G41J衬胶隔膜阀用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、G41J衬胶隔膜阀主要材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢 手轮：铸铁
三、G41J衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、G41J衬胶隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
五、G41J衬胶隔膜阀连接尺寸：
公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-φd | F | H1 | H2 | D0 | 质量 |
15 | 1．5 | 1．0 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 120 | 4．5 |
20 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 120 | 4．5 | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | 5 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | 7 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | 9 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | 12．5 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | 19 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 216 | 256 | 200 | 25．5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | 40 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 315 | 380 | 320 | 62 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 378 | 458 | 320 | 80．5 | ||
200 | 0．6 | 0．4 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 | 146 |
250 | 680 | 395 | 350 | 12-22 | 4 | 583 | 720 | 500 | 240 | ||
300 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | 334 | ||
350 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | 371 | ||
400 | 0．25 | 1000 | 565 | 515 | 16-26 | 4 | 868 | 1078 | 640 | 584 |
