产品简介

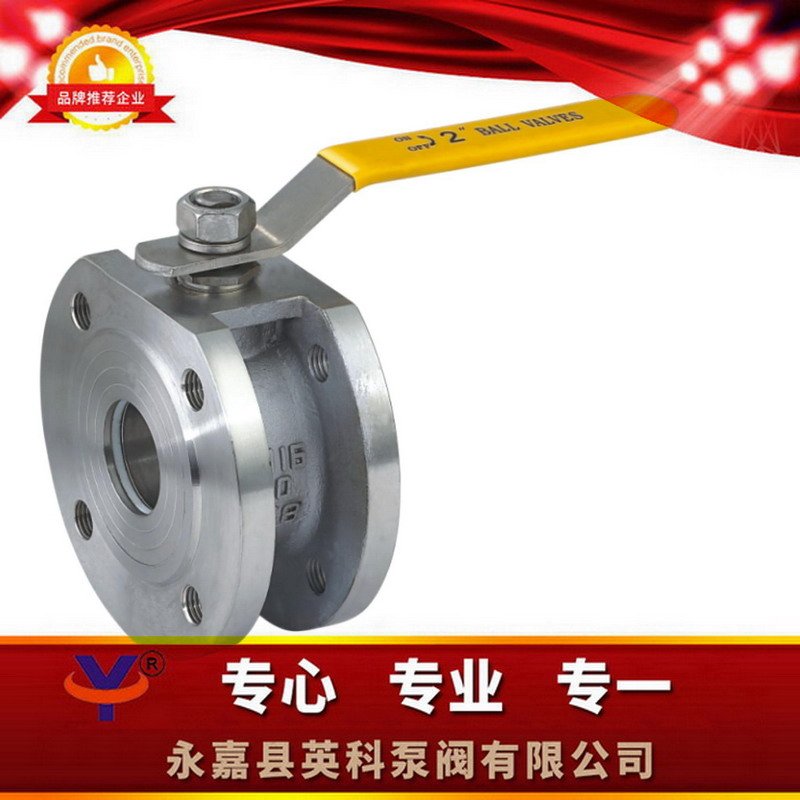

一、Q71F意式超短型球阀概述：
1.公称压力：1.6-2.5MPa
2.适用温度范围：-20~232℃-350℃
3.适用介质：水、油、气及某些腐蚀液体（W.O.G）
二、Q71F意式超短型球阀主要材料：
序号 | 零件名称 | 材质 | |
1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
3 | 密封垫 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢316/304 |
12 | 垫圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
三、Q71F意式超短型球阀主要尺寸：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
D | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 44 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
B | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
