一、Q11F内螺纹球阀产品特点:
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动
二、Q11F内螺纹球阀用途:
内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。
选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

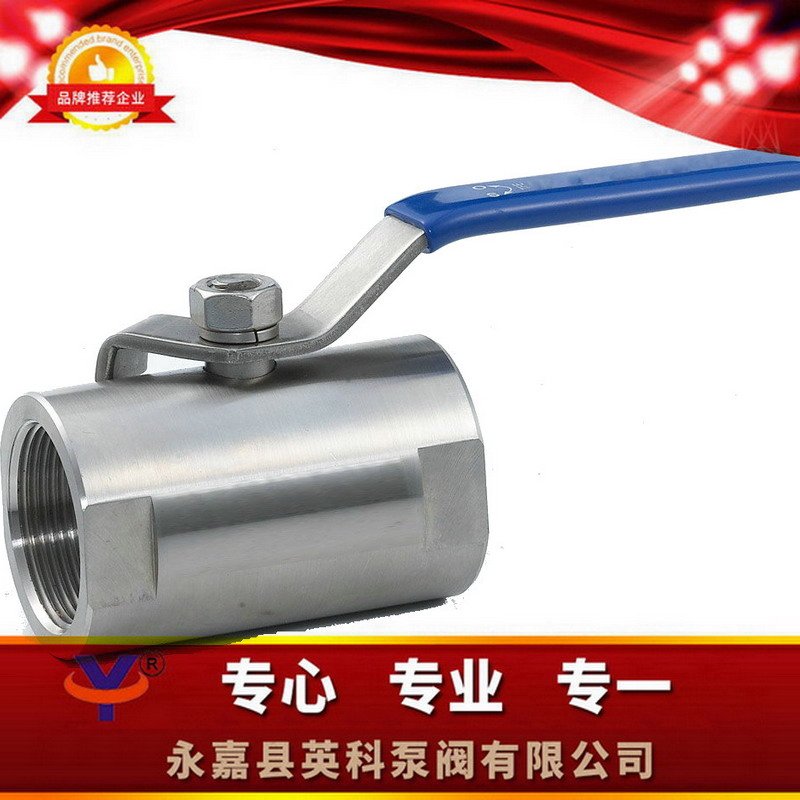

三、Q11F内螺纹球阀技术图片:
四、Q11F内螺纹球阀主要零件材料:
序号NO. | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
5 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
6 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
7 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄套 | 塑料 | 塑料 |
五、Q11F内螺纹球阀试验标准:
公称压力 | **使用压力 | 试验压力(水压) | ||
1.6MPA | 120℃以下水、油、瓦斯 | 饱和蒸汽 | 阀体 | 阀座 |
1.76MPA | 0.6MPA | 9.5MPA | 7MPA |
六、Q11F内螺纹球阀外型与连接尺寸:
Q11F-16P一片式 | ||||||||
INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 |
H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 |
D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 |
A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 |
Q11F-16P二片式 | ||||||||
INCH | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | ||
DN | 15 | 20 | 25 | 32 | 40 | 50 | ||
L | 55 | 66 | 77 | 87 | 98.5 | 115 | ||
H | 47 | 55 | 60.5 | 63.5 | 78 | 87 | ||
D | 15 | 20 | 25 | 32 | 40 | 50 | ||
A | 102 | 125 | 143 | 143 | 178 | 178 |
Q11F-16P三片式 | |||||||||||
INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 | 162 | 182 | 230 |
H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 | 128 | 137 | 173 |
D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 | 65 | 80 | 100 |
A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 | 247 | 247 | 295 |
