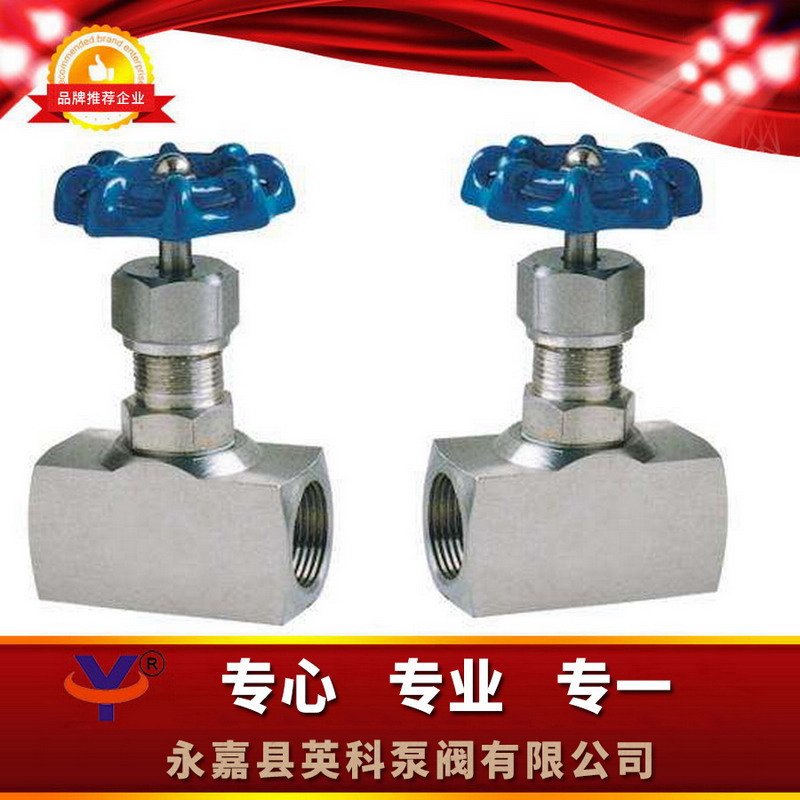

一、J13W内螺纹针型阀概述：
1.公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
2.公称通径：DN5～DN25
3.适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
4.适用温度：-20℃～+425℃等
5.制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L等
二、J13W内螺纹针型阀主要零件材料：
Materials for main parts
零件名称Part name | 阀杆、阀盖Stem.Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing |
J13W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite |
J13W-160、J13W-40 | 优质碳钢 High grade carbon steel | 铬不锈钢Cr.Staininliss steel |
三、J13W内螺纹针型阀主要性能规范：
Chief property and specifieation
型号Type | 公称压力(MPa) | 试验压力PS(MPs) Test pressure | 工作压力(MPa) | 工作温度(℃) | 适用介质Applicable | ||
壳体Shell | 密封（液）Seal | 密封（气）Seal | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | p≤200℃ | 液化石油气水、油品等 |
J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
四、J13W内螺纹针型阀主要外形及连接尺寸：
Main external and connecting dimensions(mm)
公称直径DN(mm) | 管螺纹Rc Source ioint | 尺 寸 Dimensions | 重量(Kg)Weight | ||||
Do | L | H | Do | M | |||
6 | 1/4 | 60 | 58 | 85 | 60 | 1/4 | 0.63 |
10 | 3/8 | 60 | 58 | 87 | 60 | 3/8 | 0.65 |
15 | 1/2 | 65 | 60 | 87 | 70 | 1/2 | 0.8 |
20 | 3/4 | 70 | 70 | 100 | 80 | 3/4 | 1.07 |
25 | 1 | 80 | 78 | 110 | 100 | 1 | 1.8 |
32 | 11/4 | 100 | 102 | 130 | 110 | 11/4 | 5.0 |
