产品简介

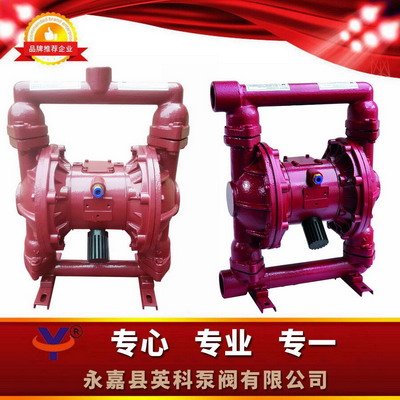

QBY-K污泥气动隔膜泵简介
名称: QBY气动隔膜泵
口径: 10mm~100mm
流量:0.8m3/h~40m3/h
扬程: 0-50m
吸程: 1m-5m
**供气压:2~7kgf/cm
**允许通过颗粒直径:1mm~10mm
QBY-K污泥气动隔膜泵性能
名 | 型 号 | 进出口径(mm) | 流量 | 扬程 | 吸程 | **允许通过颗粒φ(mm) | **供气压(kgf/cm2) |
不锈钢气 | QBY-K-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
QBY-K-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
QBY-K-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
QBY-K-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
QBY3-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
QBY-K-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
QBY-K-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
QBY-K-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
QBY-K污泥气动隔膜泵原理
在QBY-K气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
永嘉县英科泵阀有限公司专业生产隔膜泵
