产品简介
QBF氟塑料隔膜泵工作原理
在氟塑料隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
QBF氟塑料隔膜泵技术参数
型 号 | 流量 m/h | 扬程 m | 出口压力 kgf/cm | 吸程 m | **允许 通过颗粒 φ(mn) | **供气压 Kgf/cm | **空气 消耗量 m/min |
QBF-10 | 0～0.8 | 0～70 | 6 | 5 | 1 | 7 | 0.3 |
QBF-15 | 0～1 | 0～70 | 6 | 5 | 1 | 7 | 0.3 |
QBF-20 | 0～2 | 0～70 | 6 | 5 | 2 | 7 | 0.6 |
QBF-25 | 0～4 | 0～70 | 6 | 5 | 3 | 7 | 0.6 |
QBF-32 | 0～6 | 0～70 | 6 | 5 | 4.0 | 7 | 0.6 |
QBF-40 | 0～8 | 0～70 | 6 | 5 | 4.5 | 7 | 0.6 |
QBF-50 | 0～12 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |
QBF-65 | 0～16 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |

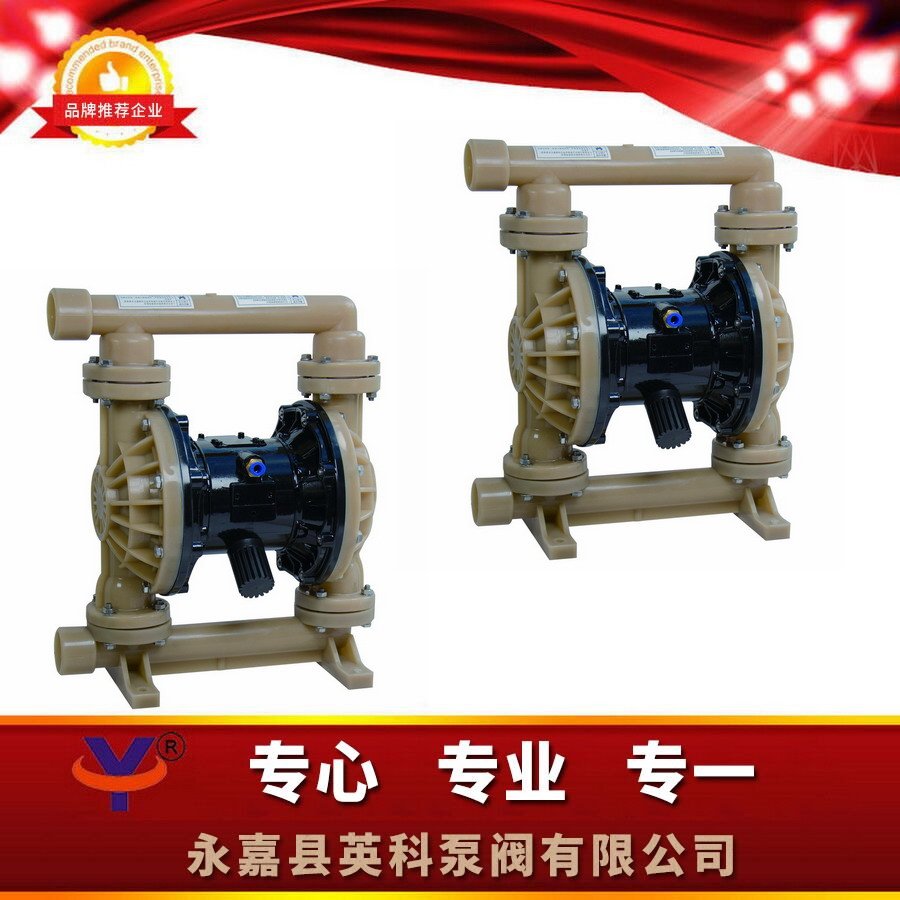

QBF-25氟塑料隔膜泵实物图
QBF-50氟塑料隔膜泵实物图
