产品简介

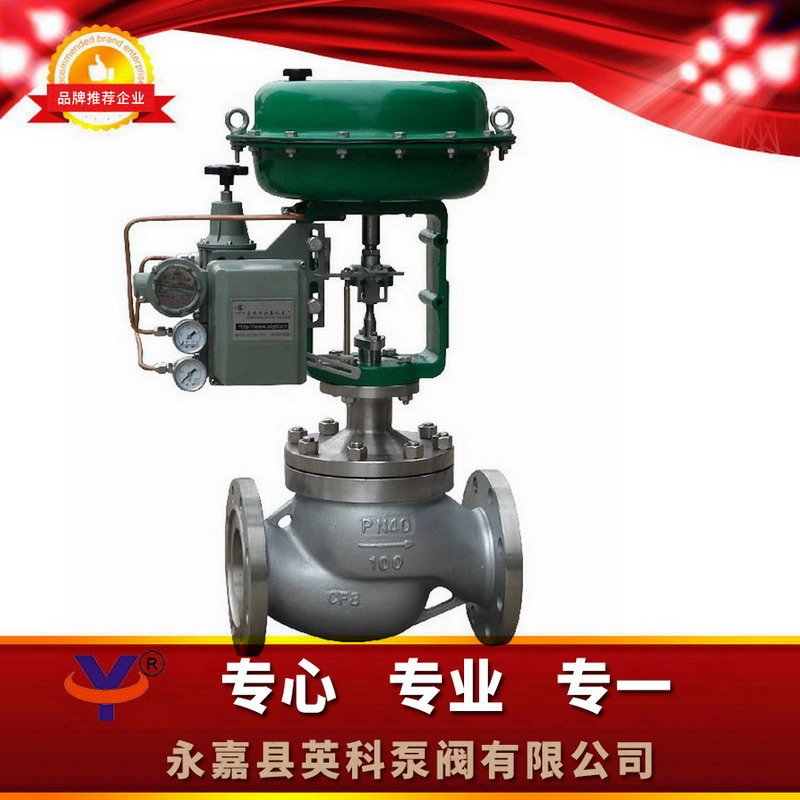

ZJHP气动单座调节阀概述
气动单座调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
ZJHP气动单座调节阀技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 商洽生产 | |||
| 额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||
| 阀体材质 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||||
| 可调比R | 50:1 | |||||||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||||||
ZJHP气动单座调节阀性能指标
| 项目 | 指标值 | 项目 | 指标值 | ||||
|---|---|---|---|---|---|---|---|
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
ZJHP气动单座调节阀外形尺寸
| DN | L | H | H1 | 质量(kg) | φA | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 PN64 | ||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
